型号 QY150005

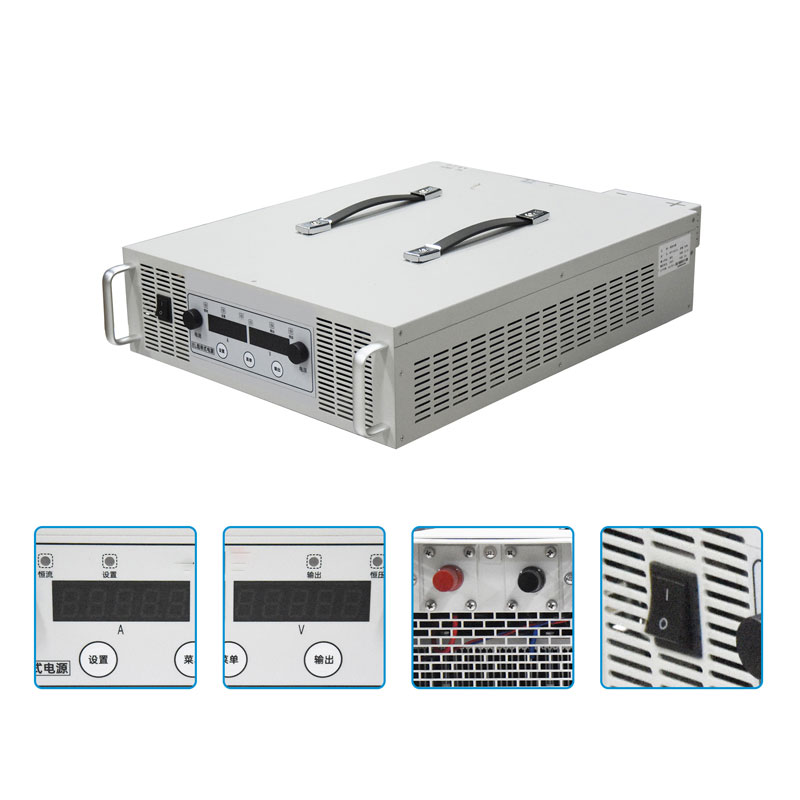

组串电源/产品简介
简介：组串电源为千裕科技针对光伏电站组串反向上电特性所研发，通过将交流电转换为直流电输 入电池板激发电致发光，从而进行 EL 的内部缺陷测试。
QY150050 系列为研发型程控电源，通过程序软件系统控制组串电源的电性能与保障措施。其pro 版本为高品质软件配置，选用更高品质的进口电子元器件搭配开放式编程主机，可更好的保障组串检测稳定性与安全性。
组串电源/技术参数
| 规格 | QY-150030 | QY-150050 | QY-150010 | |
| 电能参数 | 0～1500V；0～3A | 0～1500V；0～5A | 0～1500V；0～10A | |
| 品质 | 程控线性国产 | 程控线性国产 | 程控定制进口 | |
| 场景 | EL检测仪单块/组串测试 | EL检测仪单块/组串测试 | EL检测仪+无人机EL测试 | |
| 电压输出 | 0～1500V | 0～1500V | 0～1500V | |
| 电压精度 | 1V | 1V | 0.001V | |
| 补偿电压 | 12V | 12V | 96V | |
| 电流输出 | 0～3A | 0~5A | 0～10A | |
| 电流精度 | 0.1A | 0.1A | 0.001A | |
| 电能精准度 | ±0.1A；±1V | ±0.1A；±1V | ±0.001A；±0.001V | |
| 功率输出 | 0～4.5KW | 0～8KW | 0～16KW | |
| 功率稳定度 | ±0.1% | ±0.1% | ±0.002% | |
| 输出精度 | ±0.1% | ±0.1% | ±0.001% | |
| 输出效率 | ＞80% | ＞80% | ＞95% | |
| 输出线性调整率 | ±0.5% | ±0.5% | ±0.005% | |
| 输出负载调整率 | ±0.5% | ±0.5% | ±0.005% | |
| 输入电压 | 220VAC | 380VAC | 380VAC | |
| 输入频率 | 50/60Hz | 50/60Hz | 50/100Hz | |
| 输入功率因子 | ＞0.75 | ＞0.75 | ＞0.5 | |
| 上电时间 | 手动控制 | 手动控制 | 程控定时自动上电自动断电 | |
| 绝缘耐压输入对输出 | 2500VDC | |||
| 绝缘耐压输出对外壳 | 500VDC | |||
| OVP调节范围 | 0-100%前面板调节（或数字接口） | |||
| OVP调节精度 | ±1%额定值 | |||
EL组串电源/程控系统
| 规格 | QY-150030 | QY-150050 | QY-150010 | ||
| 程控控制系统 | 控制电流电压输出、监测电源工作状态 | 控制电流电压输出、监测电源工作状态 | 程控面板可直接设定电源各项程控指标 | ||
| 程控远程接口 | RS-485C，模拟量接口（0-10V） | ||||
| 程控控制面板 | - | - | 电源面板可进行程序编程，控制电源通断电时间、定时上 | ||
| 逆电流保护 | - | - | 可设定逆电流阻抗阀值，预防组串电流倒灌 | ||
| 短路保护 | - | - | 光伏组串反接短路保护，预防光伏组件击穿二极管 | ||
| 程控缓冲保护 | - | 缓存式光伏组串通断电，预防大电流直上击穿光伏板 | |||
| 程控稳态输出 | - | 根据组串不同功率组件自适应匹配电流电压（避免击穿组件二极管） | |||
| 数字电压编程精度 | - | ±0.001% | ±0.001% | ||
| 数字电流编程精度 | - | ±0.001% | ±0.001% | ||
| 程控上升时间 | - | 0～10s可设定 | |||
| 程控下降时间 | - | 60ms（空载）；250ms（负载10%）；2.5s（满载） | |||
| 电压波动控制 | 0.1V/ms～10V/ms | 0.001V/ms～0.002V/ms | |||
| 电流波动控制 | 0.1A～0.2A | 0.001A～0.01A，or 1NF | |||
| 波动控制最小时间 | 5ms | 0.1ms | |||
| 面板显示 | 数显绝缘操控面板 | 主机程控面板 | |||
| 面板控制 | - | 可设置电源电流电压保护极限值OVP | |||
| 光伏EL上电特性 | 高低电流切换测试（手动切换） | 高低电流切换测试（程序自动切换） | |||
| 同步上电组件数量 | 可同步完成 1～32块光伏板（1500V内）检测供电接入 | ||||
| 光伏上电接入端口 | 汇流箱 / 逆变器 / 组串端口 / 组件端口 | ||||
| 稳态输出模块 | - | 稳定上电组串内各组件电能参数平均一致（防光伏板击穿） | |||
| 恒温控制模块 | 风冷持续散热控温 | 程序电子控温45°C 可保障24小时不间断工作 | |||
| 过载保护 | - | 可设定过载阀值，输出过载自动停止，以防烧毁供电方空开变压器 | |||
| 输出短路自动保护 | 保护因电站线路或组件组串断路造成的电源故障与人身危险，电源自动断电 | ||||
| 输入电压自动保护 | - | 可保护因输入电压波动过大造成的电源元器件烧毁 | |||
| 缺相保护 | 可保护因三相断路造成的电源损坏与事故 | ||||
| 内部过热保护 | 可根据内部温度动态散热确保不会因温度过高烧毁电源 | ||||
| 高压隔离保护 | 确保整机外壳与面板的操作人员高压电工作安全 | ||||
| 输入线 | 2米（6平方） | ||||
| 接线方式 | AC220 | 三相三线+地线 | |||
| 体积重量 | 430x88x450mm；13kg | 17kg | 26kg | ||
注：组串电源为大功率直流输出电源，属于高压装备，程控系统针对光伏电站场景所定制，可更好的保障现场人工施工的 安全性。但高压设备仍属于高危高风险装备，请严格按照操作说明，规范接线规范操作。在电源发生保护的情况下第一时 间联系厂家解决，切勿擅自接线操作，以防发生危险！！
