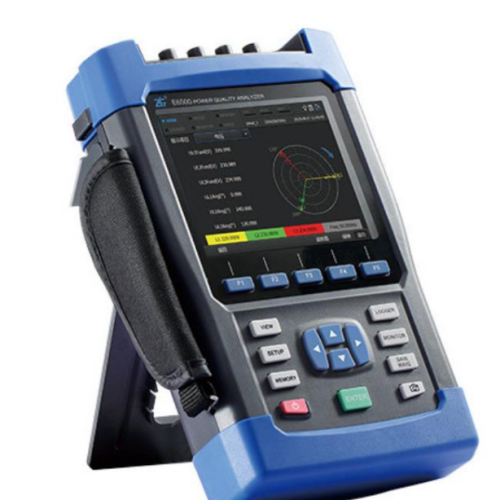

QY500 手持式电能质量分析仪
QY500 手持式电能质量分析仪，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数，同时具备电 能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。测量结果提供免费的上位机分析软件进行二次分析，为电网电能质量治理提供准 确的数据依据。
核心技术指标
- 闪变精度：±5%
- 电压精度：1%
- 频率：50Hz/60Hz
- 测量周期：10/12周期
- 频率宽度：5-69Hz
- 电压不平衡度：±0.2%
- 电流不平衡度：±0.5%
- 最高采样频率：200kHz
- 电流精度：1%+CT精度
- 功率因素精度：5%+CT精度
- 电压测试范围：0-1000V，瞬间 6000V
- 数据存储：8G
- 工作时间：≥5h
- IP等级：IP53
- 支持手动/自动录波
- 录波时间：10s-10min
- 录波周期：10/12周期
- 最小记录时间间隔：2s
- USB传输速度：≥17M/S
- 谐波测量：50次/50Hz-2500Hz
- 录波采样点：128/256/512 点/周期
- 安全等级：600V CAT IV/1000 V CAT III
- 中英文界面设置
- 支持多互感器品牌
- 逆变器测量：单相/三相
- 能量损耗分析：货币统计
- 免费专业上位机分析软件
- 瞬态监测：捕获最短 50us波形
- 符合 IEC61000-4-7谐波测量标准
- 符合 IEEE1459、DIN 40110 算法
- 符合 IEC61000-4-15闪变测量标准
- 间谐波测量：50次/25Hz-2475Hz
- 高次谐波：35次/2100Hz-8900Hz
高级测量功能
录波分析
支持 1-10min 录波功能，支持自定义采样点记录原始波形，PC 专业上位机分析软件二次分析波形，更有效分析电网故障原因。
参数统计
全面对电能质量参数进行记录和数据分析。最小记录间隔为 0.2s，记录的数据可供上位机软件二次分析，并可以生成自定义或国标报表。
瞬态监测
200kHz 高速定频采样，可捕获最短 50us 波形瞬间脉冲，捕获快速变化的波形数据，同时支持瞬态事件无损录波功能。
能效损耗评估
支持功率分解，详细统计各类型参数引起的损耗功率，支持污染评估，同时通过货币的形式直观展示能量损耗导致的经济损失
逆变器测量
可对单相/三相逆变器进行电参数分析，分析及记录逆变器的直流输入、交流输出及转换效率等参数。
示波器
显示 4 通道电压电流波形，支持横向及纵向缩放，直观显示波形畸变情况，了解高次谐波对信号的影响。
特色功能
多区域标准
50Hz/60Hz 电网工频系统测量，中英语言设置，自定义多国家相序颜色标准和计算方法，满足不同用户需求。
高精度、宽频带、宽量程
测量精度符合 IEC 61000-4-30 A 级标准，IEC61000-4-7 谐波测 量、IEC61000-4-15 闪
变测量，最大可测 6000V 瞬间电压，高次谐波最大频率可以达到 9kHz
设置向导
指导用户设置参数，满足测量基本设置，解决新用户不清楚如何设置参数的困惑，可视化引导，简单便捷。
接线验证
独创接线验证功能，指导用户正确接线，防止接线错误导致无效 记录，接线错误有效提示。
兼容性设计
支持行业多种品牌的电流互感器。
IP53 级别结构
具备 1.5m 防摔保护能力，防护等级高达 IP53。
数据分析软件 PQViewer
电能质量数据分析软件（PQViewer）是与电能质量分析仪配套的数据分析软件。 PQViewer 能读取分析仪采集并记录的电能质量数据文件，提供数据分析功能、数据统计功能，并能导出测量数据、导出符合国际标准的报表，有助于快速准确的定位电能质量问题。数据分析功能
- 统计数据分析，以趋势图方式显示电压、电流、功率、频率以及谐波等数据的统计结果，所有电能数据状态变化一览无遗；
- 谐波分析，以直方图与趋势图显示谐波数据的统计结果，从谐波的细节数据到宏观的结果都在掌握之中；
- 事件数据分析（暂态事件与稳态告警事件），报告事件发生的时间、类型及详细数据，可以单通道分析、多通道对比分析事件发生时刻的电能质量状态；
- 通过简单的操作便可生成符合国标的报表
数据导出与报表
- 导出报告内容，可快速输出 Excel 格式报表、趋势图、谐波频谱柱状图和 ITIC 曲线，广泛应用于测量数据的二次分析，效率更高；同时提供 Word格式报表，表格数据与图片同时查看，内容丰富，节省时间。
- 导出原始数据，以 csv文件导出记录的原始数据，便于二次数据处理分析，结果精确；
- 操作简单，两步操作即可完成导出。

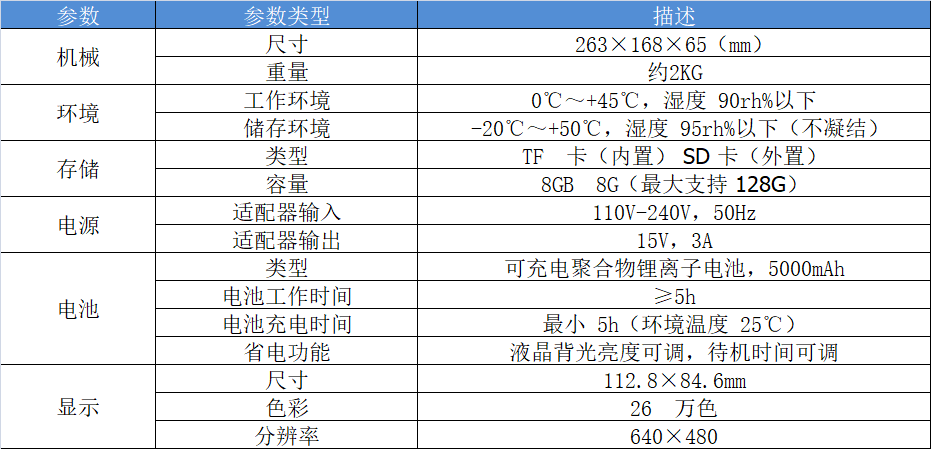

常规参数
| 参数 | 参数类型 | 描述 | |
| 机械 | 尺寸（mm） | 263×168×65 | |
| 重量 | 约 2kg | ||
| 环境 | 工作环境 | 0℃～+45℃，湿度 90rh%以下 | |
| 存储环境 | -20℃～+50℃，湿度 95rh%以下（不凝结） | ||
| 存储 | 类型 | TF 卡（内置） | SD 卡（外置） |
| 容量 | 8GB | 8G（最大支持 128G） | |
| 电源 | 适配器输入 | 110V-240V，50Hz | |
| 适配器输出 | 15V，3A | ||
| 电池 | 类型 | 可充电聚合物锂离子电池，5000mAh | |
| 电池工作时间 | ≥5h | ||
| 电池充电时间 | 最小 5h（环境温度 25℃） | ||
| 省电功能 | 液晶背光亮度可调，待机时间可调 | ||
| 显示 | 尺寸 | 112.8×84.6mm | |
| 色彩 | 26 万色 | ||
| 分辨率 | 640×480 | ||
