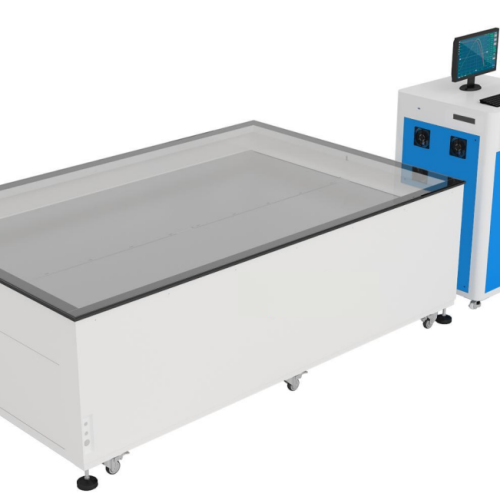

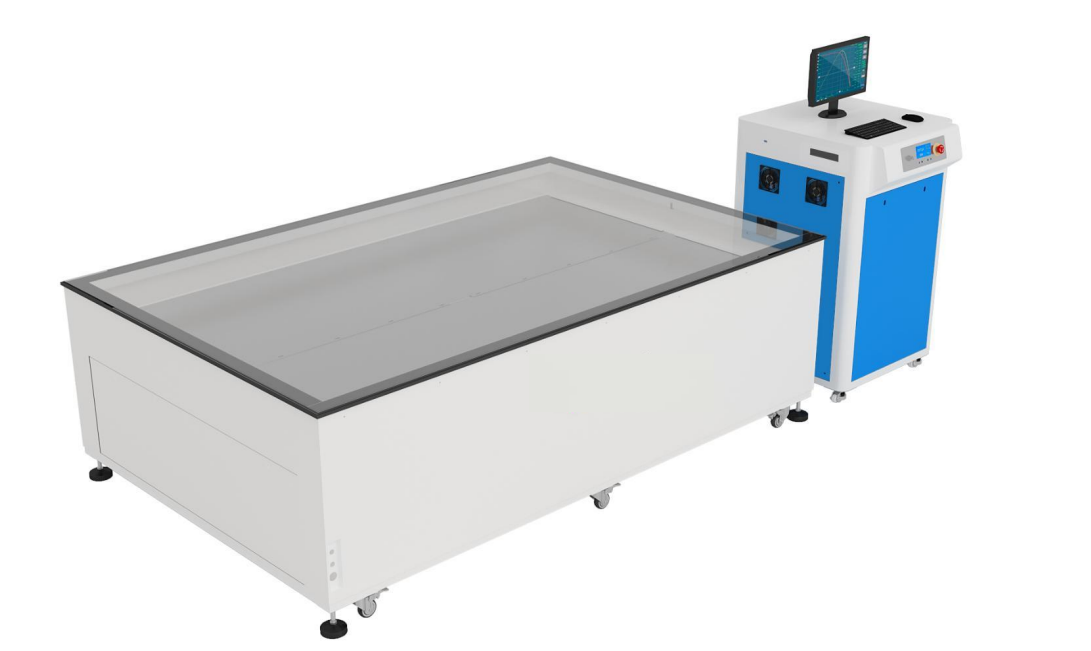

高效太阳能组件IV 测试仪
型号QYZ400
技术参数达到 AAA 标准 u
光谱范围：300~1200nm u
产品介绍
QYZG450 系列太阳能组件 IV 测试仪满足 IEC60904-9 2020 标准：不均匀度、光 谱匹配度、光强稳定度三大核心性能指标均优于行业标准。光谱范围满足 300-1200nm 范围，满足晶硅电池的光谱测试。太阳电池组件采用四线连接，以 及高速数据采集系统，确保了太阳电池电流测量的准确性。红外无接触式测温， 准确测出组件温度，确保了温度修正的准确性。设备可增加自动导轨用于流水线， 满足各类产线配线要求。
性能特点
u A+A+A+标准：高于IEC60904-9 2020 标准
u 300-1200nm 全光谱：更加真实反映组件在各波段响应能力
u 照度、温度自动修正 u
定制化服务：可根据客户组件类型，定制光谱、辐照度范围，兼容 CIGS 类型组件测 试 u
可选配自动传送模组用于流水线 u
浮框显示：自动提示组件各类缺陷
技术指标
| 组件IV 测试仪 | |
| 设备型号 | QYZG450 |
| 产能 | ＜4s（10ms） |
| 最大可测面积 | 2500mm×1500mm |
| 光源方向 | 下打光光源 |
| 上料方式手动 | 手动/配流水线 |
| 太阳模拟器光源等级 | A+A+A+ |
| 太阳模拟器光源等级 | IEC 60904-9 2020 |
| 校准方式 | 标准组件单次自动校准光强 |
| 光谱匹配 | 0.75-1.125 (A+级) |
| 幅照度不稳定性 | STI＜0.5% LTI＜2%(A+级) |
| 幅照度不均匀性 | ＜2% (A+级) |
| 光谱范围 | 300-1200nm |
| 闪光时间 | 15ms |
| 辐照度范围 | 700-1200W/m² |
| ISC 60 次重复性 | ＜0.5% |
| 光源寿命 | ＞10W 次 |
| 测量范围 | 电压：0-100V（分辨率 1mV） 电流：0-20A（分辨率 1mA） |
| 测试参数 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
| 测量功率 | 650W（Max） |
| 测试接线方式 | 四线制 |
| 软件功能 | 支持扫码枪触发测试，支持测试数据保存、查询、导出，支持测 试结果语音播报，支持脚踏触发，具有温度自动补偿 |
| 工作环境 | 温度：25℃±10℃；相对湿度：≤85% |
| 电源 | AC220V/50Hz/15A |
| 设备尺寸 | 2800mm*1800mm*880mm 750mm*850mm*1300mm |
