产品介绍 Product introduction

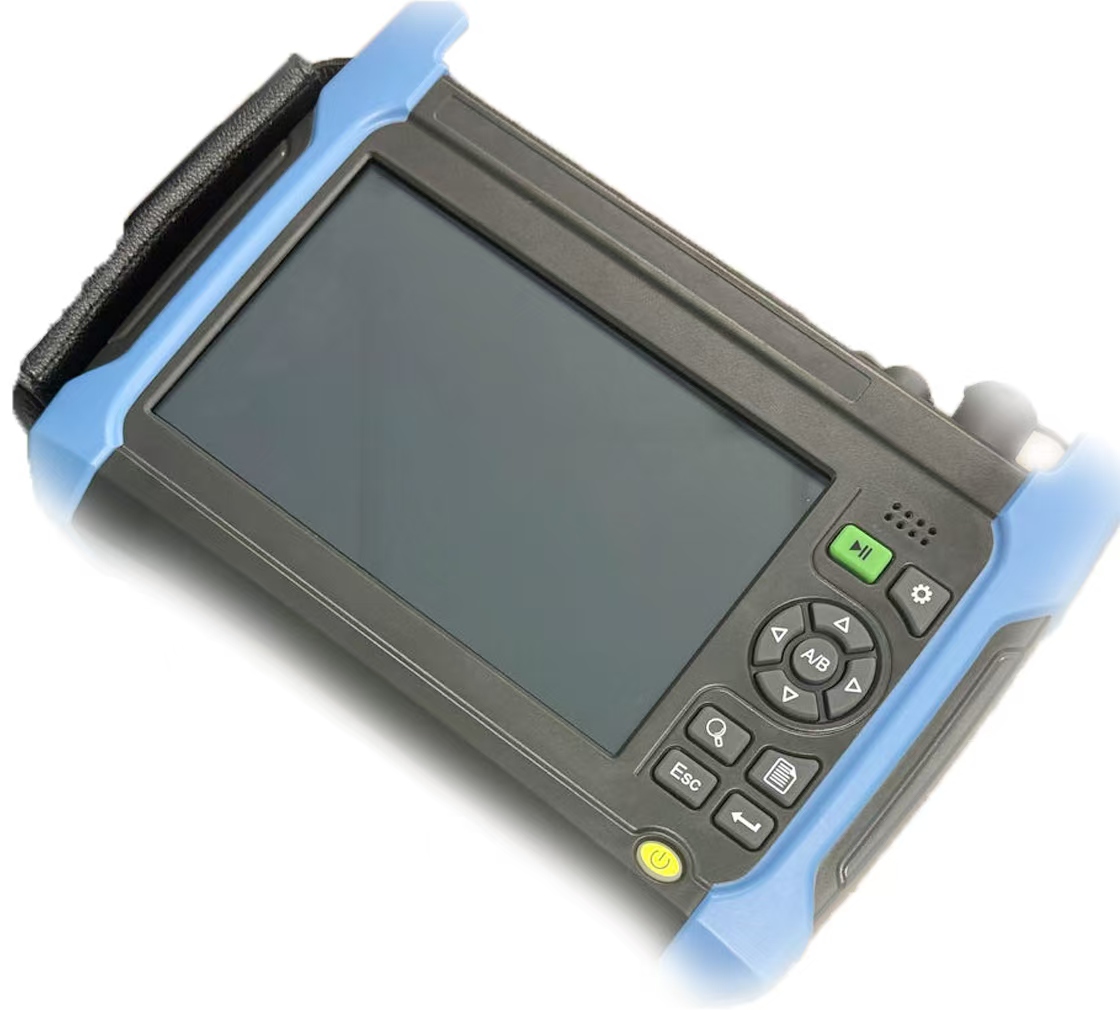

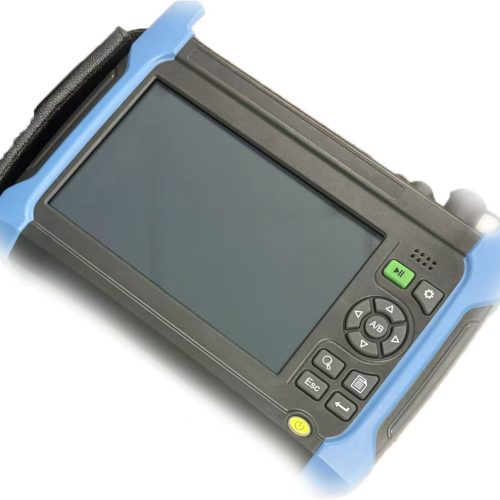

QY600 绝缘电阻综合测试仪应用于光伏电站系统的电气安全测试与高压电力设备的绝缘 测试，整机涵盖电压测试、连续性接地测试、极性测试、绝缘测试、绝缘故障定位等。
QY600 光伏系统安全测试可有效检测因为长期暴露在室外环境中，易受到潮湿、灰尘等 因素影响，导致绝缘性能下降。定期进行绝缘电阻测试可以及时发现潜在的绝缘故障，防止漏电、 短路等安全事故的发生，确保系统安全运行。
QY600光伏系统安全测试可以精确定位到光伏系统中的绝缘故障点，如电缆破损、接线 盒渗水等。这有助于运维人员快速进行维修或更换，减少系统停机时间。绝缘电阻测试结果是评 估光伏系统整体状态的重要指标之一。通过对比不同时间段的测试数据，可以分析系统的绝缘性 能变化趋势，为系统的维护和优化提供依据。
检测优势 Detection advantages
国标行业基准
设备符合国际与行业执行标准，并可作为第三方计量依据
符合标准规范：根据光伏行业的标准规范，光伏系统需要定期进行绝缘电阻测试，以确保系 统的绝缘性能符合相关要求。这有助于提升光伏系统的可靠性和耐久性。
IEC 62852:2014 《光伏系统中的 DC 应用连接器-安全要求和测试》
GB/T 18380.3-2008《光伏电站用电缆及光伏电缆继电器 第 3 部分:电缆和绳子》 GB/T 37364-2019《光伏组件用线》
GB/T 9535《半导体太阳能电池组件验收规范》 GB/T 9536《半导体太阳能电池组件质量检验方法》
在实际应用中，绝缘电阻测试需使用专业的绝缘电阻测试仪进行，测试前需要切断被测光伏 系统的电源，并确保测试仪器与被测系统之间的连接正确无误。测试过程中需要注意安全操作， 防止触电等事故的发生。测试结果应详细记录并存档备查，以便后续分析和参考。
绝缘材料 仪器仪表 电线电缆
测试范围 Test Scope
绝缘电阻的 DUAL 模式：是一种特定的测试模式，它通常用于同时检测电路或设备中正负 极对地的绝缘电阻值，是一种高效、准确的绝缘电阻测试模式，它在多个领域具有广泛的应用价 值。通过合理使用 DUAL 模式进行测试，可以及时发现并处理潜在的绝缘故障问题，保障电气系 统的安全稳定运行。
绝缘电阻的 TIMER（定时器）模式：绝缘电阻测试中常用的功能，它允许测试人员设置特 定的测试时间，并在达到该时间后自动停止测试并显示绝缘电阻值，这种模式特别适用于需要长 时间稳定测试或批量测试的场景，能够显著提高测试效率和结果的准确性。
绝缘电阻故障定位 GFL 模式：用于检测和定位电气系统中对地绝缘故障的设备。它主要通
过测量电气系统相导体与大地之间的绝缘电阻，来实时监测和诊断定位绝缘故障点位置。用于光 伏组件、光伏组串或整个光伏方阵的绝缘性能检测，能够定位由于水或潮湿渗透等引起的绝缘故 障。
保护导体的连续性 RPE 模式：保护导体接地连续性电阻，用于衡量电气设备的安全接地系 统中，接地部分通过接地导体连接到接地点的电阻值，是电气安全测试中的一个重要项目，主要 用于检测电气设备的接地系统在故障条件下是否能够有效工作。测试目的确保电气产品在基本绝 缘失效后，保护接地能有效并可靠地将危险电压导至大地，防止对人体产生危害。
极性测试（PI）：评估电气设备绝缘系统的健康状况，反映绝缘材料的干燥度、污染程度 和潜在的绝缘缺陷。
1500V/40A 双面组件测试
H601 能够在高达 1500V/40A 的单面和双面组件上进行测试，能够适应各种高电压、高功 率的光伏组件测试场景。H601 不仅具备超大量程，并且智能判定测试结果。为光伏电站检测提 供了快速的组件/串性能测试和直流侧的效率分析测试功能。
GFL 功能对组串中的绝缘故障位置进行定位
通过逆变器或配套的智能光伏 App，可以获取告警信息，从而初步判断是否存在绝缘故障。 并可以帮助确定疑似故障位置在光伏组串中的具体位置。通过断开和连接疑似故障的光伏组件或 优化器，可以进一步验证故障位置。如果断开某个部分后告警消失，则说明故障在该部分。
规格参数 Specifications
其他功能使用说明：
1、快速检测验证绝缘电阻 (OK | NO) 对光伏系统的组件、组串和光伏阵列的有源导体的 绝缘电阻值，无需使用外部开关对正负端子进行测试短路。
2、通过单次测试自动识别整个光伏阵列整体绝缘的合规性，以符合法规（标准）的要求。 能够
同时指示正极和负极对地的绝缘电阻值，从而使操作员有机会进行测试研究导致故障的实 际位置。
3、立即测试验证（OK |ＮＯ）通过计算介电吸收比（DAR = R1min / R30s）和极化指数
（PI = R10min/R1min）以计算电缆的绝缘电阻，从而验证绝缘体的退化状态。 4、 提供光伏系统组串中可能出现绝缘不良的单个故障的确切位置
5、立即检测验证（OK |NO） 保护导体的连续性及其输出的测试电流将> 200mA
6、立即显示正、负两极和接地极之间的直流和 交流有效值电压（包括任何交流元件）。
