产品简介：
便携式 EL 检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险，

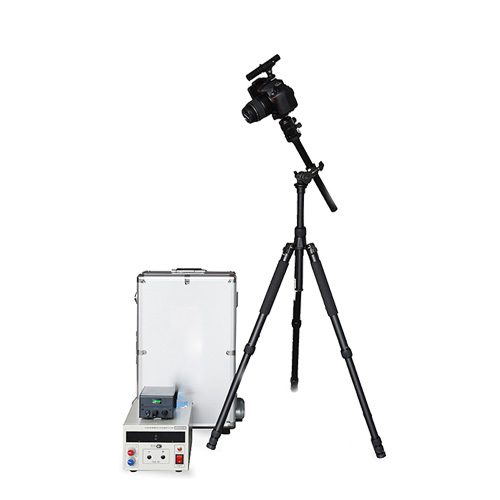

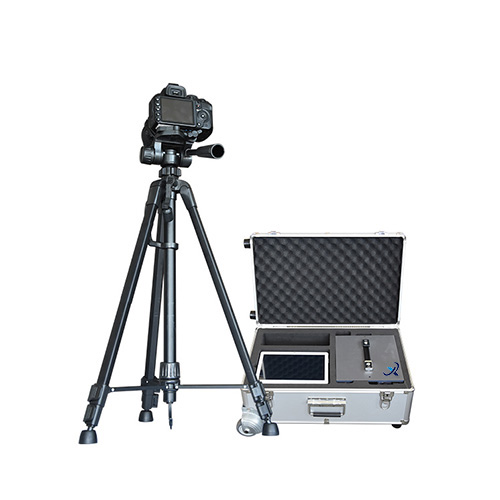

便携式 EL 检测仪 QY100 搭载 1600 万级红外相机可有效帮助用户完成光伏板质量检测，整机配备更为轻便的测试电源与三脚架模块，
携带运输更为便捷，并且不受航空携带影响。

检测对象：
QY100 适用于光伏电站组件到货检，以及仓库/实验室/工厂的组件质
量检测。
单晶硅组件 多晶硅组件
室外现场到货检 高低电流切换测试

可识别缺陷类型：
隐裂 破片 碎片 断栅 黑心 虚焊
工艺污染 低效率片 黑边 烧结 过刻 穿孔
产品特点优势：
1、携带便捷适用于移动式电站测试
2、全自动对焦精度更高清晰度更好
3、1600 万级红外相机画质更透彻
4、程控恒流电源现场检测更为安全稳定

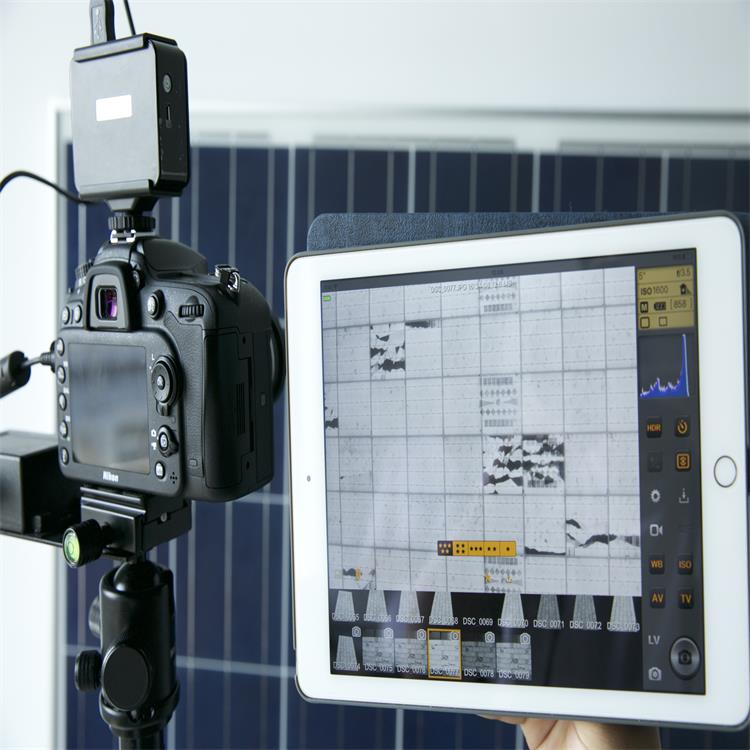

5、平板电脑图传查看无需相机查看检测图像
6、1.5 米轻型三脚架移动轻便简单
7、整机模块低至 5kg，背包轻便携带

QY100 应用领域：
场景 工厂组件、仓库组件、电站现场组件安装前测试、
测试
白天：户外防红外暗室测试；室内无太阳光环境测试
夜晚：直接三脚架测试，灯光月光无影响
对象 晶硅组件、薄膜组件（可定制）
数量 单块组件成像检测
规格参数：
红外探测器
分辨率 4900 * 3200
总像素 1600 万
感光芯片 CMOS
红外芯片 5s 硅芯片
红外镜头 D15M；95%取景画面覆盖；1.5mm 以上成像精度
光学屏蔽
光线；灯光/月光/星光/凌晨傍晚低辐照度太阳光对测试无
影响
成像范围 有效隐裂成像 0～2000 x 3000mm （1 块组件）
对焦方式 自动对焦
数据存储 存储卡存储
检测速度 6～30s 可调
感光精度 可在 7A 电流呈现清晰隐裂成像
成像精度 1.5mm/pixel
相机电池 900mAh
相机内存卡 16G
检测方式 有线检测 / 快门检测
图传方式 相机显示屏查看

控制器与软件
软件平台 window
条码录入 可自动录入组件条码对应图片
数据传输速度 1～3 秒传输速度
自动扫码录入 检测图片自动保存名称为条码
缺陷分类保存 检测图片可分为 8 个选项分类保存，并生成对应文件夹
统计功能 所有检测量与缺陷分类数据，自动生成 统计表
截图功能 可手动截图或设置区域自动截图
修正功能 可软件内修正图片质量
相机控制 可控制红外相机核心数据调节
恒流恒压源
电能参数 0～60V；0～5A；AC220 输入
EL 上电特性 高低电流切换测试
体积重量 ＜2kg
支架系统
高度 1.3 米
材质 合金
其他
配件 数据线一根；U 盘 一套
适用环境

沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，
农光互补，鱼光互补，风光互补，等各种环境

配置清单

保障信息
保修政策 质保范围内 24H 问题响应，48H 提供解决方案
质保时间 一年质保
