首先我们千裕净化科技公司给大家介绍以下什么是EL测试仪，EL检测仪就是光伏电站检测设备，能够准确检测出光伏太阳能板内部质量问题，包括：断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等参数。

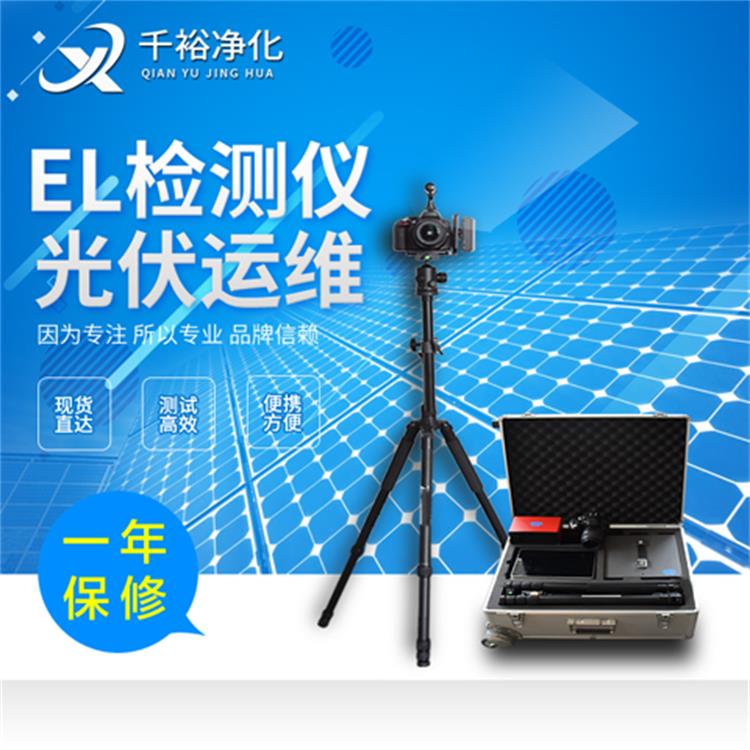

便携式EL测试仪用于检测光伏电池组件的隐裂、碎片、虚焊、黑片、断栅及混档等各类缺陷。光伏电池的内部缺陷严重影响光伏电池板的使用寿命和长期发电效率，甚至会引起现场火灾，有缺陷的光伏电池组件会对业主方造成严重的经济损失。为了满足电站EL现场测试的需要，苏州智升科技开发了便携式EL检测设备，产品方便携带，易于安装，可在各类复杂现场条件下进行测试，快速诊断光伏组件的EL缺陷。给光伏电站安装、运行维护及电站质量评估提供了重要依据。

EL测试仪测试流程

第一步：相机连接及设置

将SD卡插入相机安装卡槽，电池插入相机电池仓。

将EL相机与外置wifi控制器通过连接线连接。点击控制器侧面的白色开关按钮，将控制器开启。

第二步：测试支架连接

将相机底部与支架上的连接块连接，并将螺丝旋紧。

将成像系统与支架系统进行连接，支架的3个支脚可以通过环形螺纹锁进行加长，相机角度可以通过支架上的手动云台进行调整。

将连接好的系统放置在被测组件的前方，相机距离组件距离在1.5-2米范围，以能获取组件整体图片为最佳。

第三步：稳压电源连接和使用

在屋顶测试时，首先将连接线一端的红色与电源正极相连接，蓝色与电源负极连接。

然后将连接另一端的MC4插头与组件的MC4插头进行连接。

将电源选择开关和输入模式选择同时拨打DC档位，启动电源。（DC为内部锂电池内部供电）如需外部供电时，需要将电源选择开关和输入模式选择同时拨到AC档位。

最后按下红色输出选择按钮。

注：此电源为恒流源，组件测试参考电流，一般不超过组件的短路电流。

第四步：APP软件的操作和使用

打开IOS系统中的设置——无线局域网

选择iUSBcam信号进行连接

打开桌面上的iUSBcam软件——选则NikonCamera
